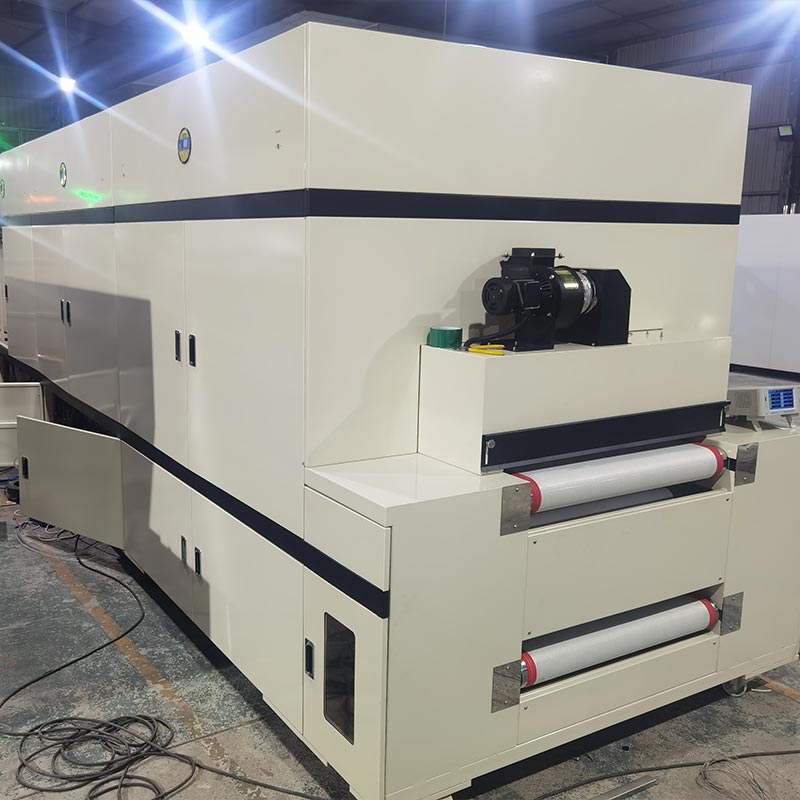

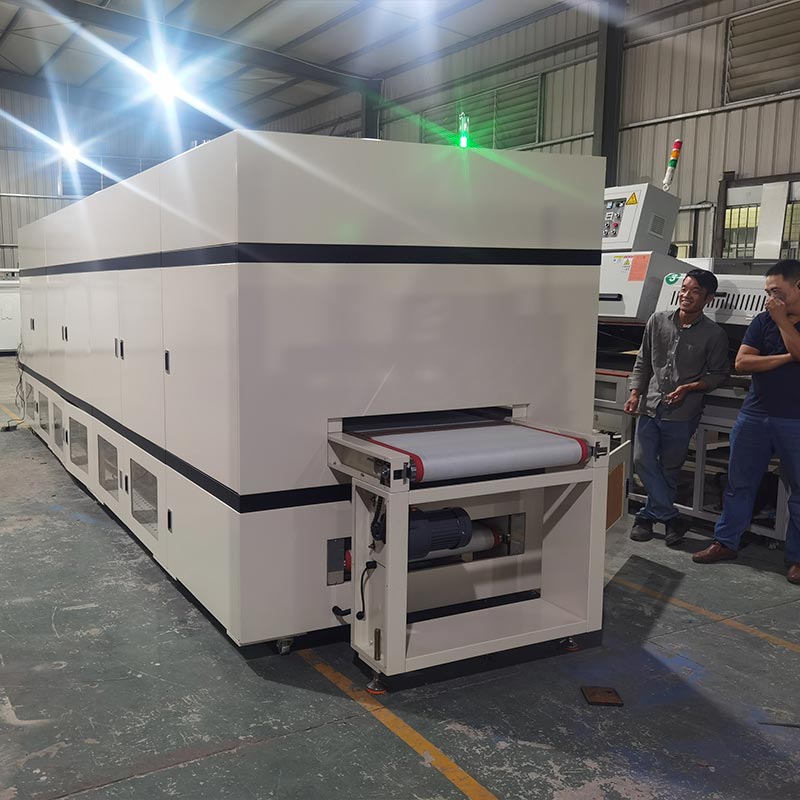

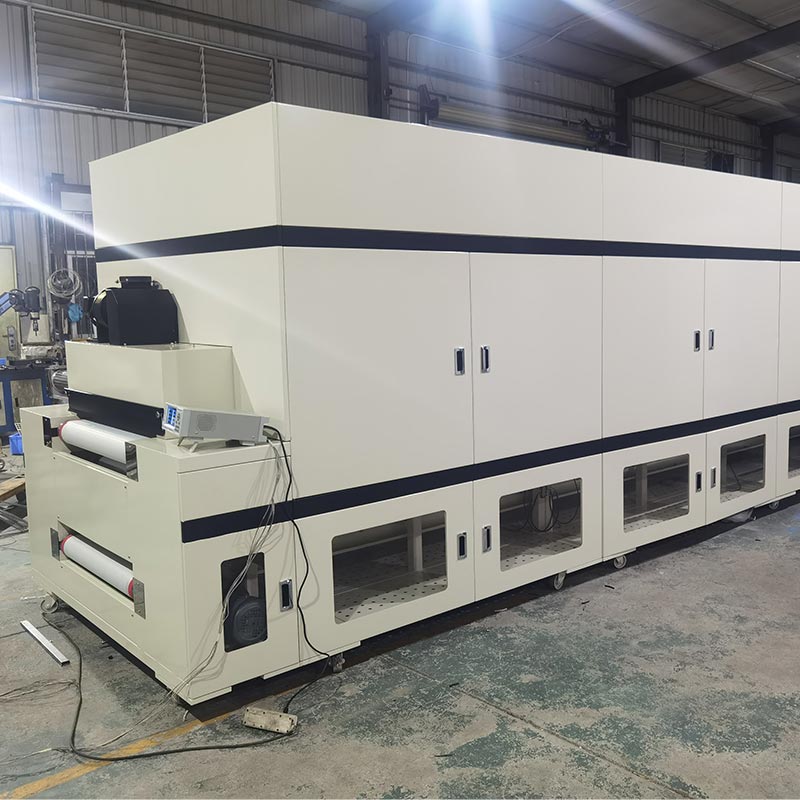

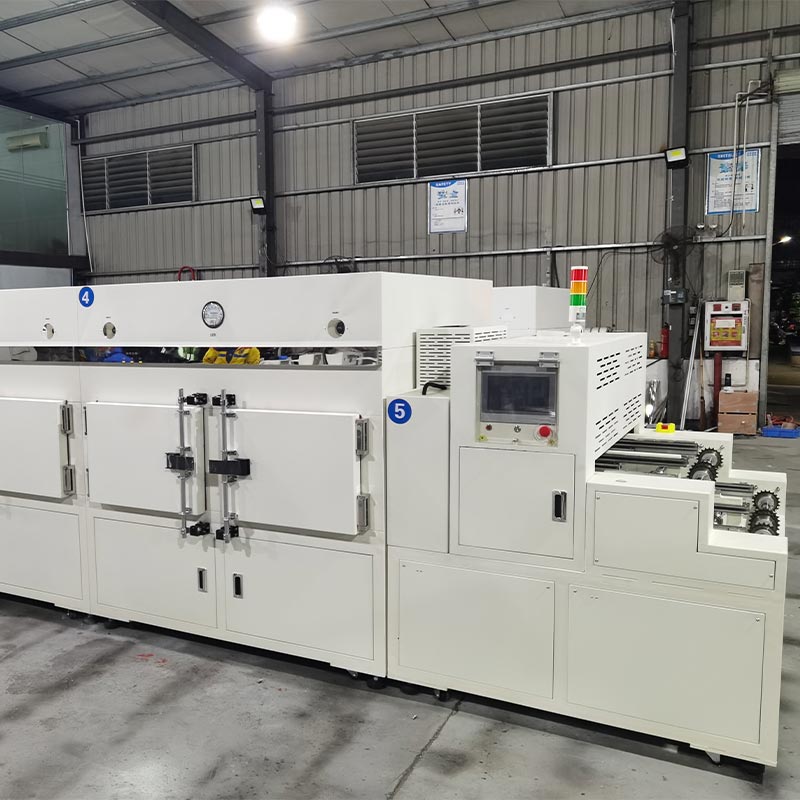

Grandinės plokštės tunelinė orkaitė

Norint pasiekti vienodą šilumos paskirstymą grandinės plokštės tunelinėje krosnyje, vien pasikliauti šildymu neužtenka; taip pat būtinas tikslus skysčių dinamikos valdymas. Kaip didelis gamintojas, Dingfeng sukūrė slėginį išmetimo sistema, kuri gali sudaryti vertikalią ir be turbulencijos oro užuolaidą per 700 milimetrų konvejerio juostos plotį. Varomas 2,2 kilovatų ilgos ašies variklio ir 12 colių SUS304 sparnuotės, jis gali įspausti išvalytą karštą orą į mažytės daugiasluoksnių grandinių plokščių poros. Tai ypač svarbu lanksčioms spausdintinėms grandinėms, nes tai gali būti stabilizuoti lengvą pagrindą, kad jis liestųsi su teflono tinkleliu, išvengiant svyravimo ir judėjimo reiškiniai, dažniausiai matomi standartinėse konvekcinėse krosnyse.

Darbo principas

DFHK7008 modelio grandinės plokštės tunelinėje orkaitėje šildymui naudojami nerūdijančio plieno šildymo vamzdžiai. Jis derinamas su žemo triukšmo karštu oro cirkuliacijos ventiliatorius ir po dėže esanti grįžtamojo oro ventiliacijos technologija. Karštas oras po to, kai jį apdoroja Aukštos temperatūros efektyvus filtras, tolygiai prispaudžiamas prie gaminio paviršiaus. Jis gali pasiekti automatinį temperatūros valdymas, pastovi temperatūra ir automatinis stabdymas perkaitus, užtikrina saugumą, patogumą, aplinkos apsauga ir energijos taupymas. Orkaitės vidus visiškai pagamintas iš veidrodžio nerūdijančio plieno plokštės. Izoliacinis sluoksnis užpildytas 120K silicio rūgšties aliuminio izoliacine vata. The transportavimui naudojamas aukštos kokybės teflono aukštai temperatūrai atsparus tinklinis diržas, įrengtas valdiklis ir dažnio keitiklis, valdomas žemos įtampos elektros valdymo sistemos.

Konfigūracijos kokybė

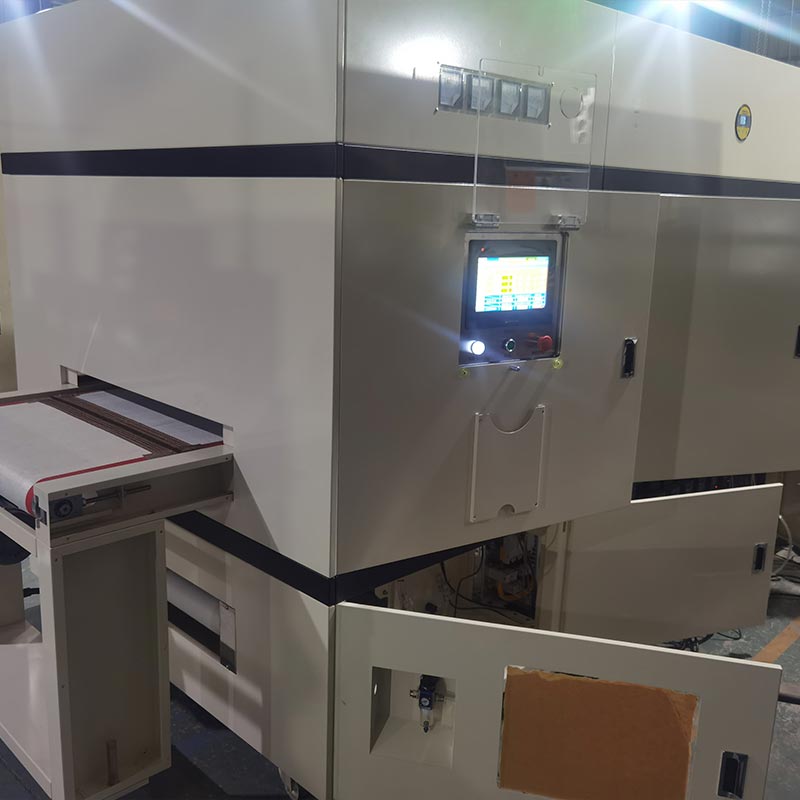

Grandinės plokštės tunelinės krosnies elektrinė valdymo sistema aprūpinta geriausių gamintojų komponentais tiek namuose, tiek namuose užsienyje, įskaitant Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE jutiklinį ekraną, DTE-10T temperatūros valdymo modulį ir K-tipo WRNT-01/02 zondai, skirti tiksliam šildymo vykdymo dalies temperatūros matavimui. Trifazis valdomas silicio modulis J3-SCR-75LA yra varomas stabiliam galios reguliavimui. Kalbant apie perdavimo sistemą, du Shilin dažnio keitikliai (220V 0,4KW ir 380V 3,7KW) su ryšio funkcijomis ir Schneider serija komplektuojami komponentai, įskaitant 3P+N-C 250A nuotėkio grandinės pertraukiklį, užtikrinantį visišką galios apsaugą. LC1N serija Kelių specifikacijų kintamosios srovės kontaktoriai (1810, 1210, 4011) yra atsakingi už kiekvieno iš jų atidarymą ir uždarymą. grandinė ir yra derinami su LRN12N šilumine rele ir MY4NJ tarpine rele, kad būtų užtikrintas itin aukštas įrangos veikimo stabilumas ir saugumas nuo šaltinio iki terminalo.

Pagrindinio komponento modelis

DUK

1 klausimas: kaip ši orkaitė apsaugo nuo "spragėsių efekto" kepant daugiasluoksnį PCB?

A: „Popkorno efektas“ atsiranda, kai įstrigusi drėgmė išsiplečia per greitai. Mūsų grandinės plokštės tunelinėje orkaitėje naudojamos SCR valdomos linijinės šildymo rampos. Tiksliai valdydami temperatūros kilimo greitį leidžiame vidinė drėgmė saugiai išsisklaidytų per pre-preg sluoksnius prieš pasiekiant aukščiausią sukepinimo temperatūrą, užtikrinant, kad tarpsluoksniniai ryšiai liktų nepažeisti.

2 klausimas: ar oro srautas pakankamai galingas, kad išdžiovintų didelio formato kiaurymes?

A: Taip. Mūsų žemesnės traukos suslėgtas vamzdis yra specialiai sukurtas tiekti karštą orą į didelio formato santykio angas. The vertikalus slėgis užtikrina, kad oras prasiskverbtų į skylutes, o ne tik nugriebtų paviršių, o tai yra būtinas visiškam išsausėjimui prieš litavimo ar dengimo fazes.

3 klausimas: ar galime integruoti šią tunelinę orkaitę į visiškai automatizuotą SMT liniją?

A: Visiškai. Mitsubishi PLC ir dažnio keitimo varikliai yra sukurti su rezervuotais sujungimo taškais Pramonės 4.0 ryšys. Konvejerio greičio ir temperatūros duomenis galima sinchronizuoti su jūsų prieš srovę paimkite ir padėkite robotus arba paskesnius tikrinimo punktus, užtikrinančius sklandžią automatizuotą darbo eigą.
