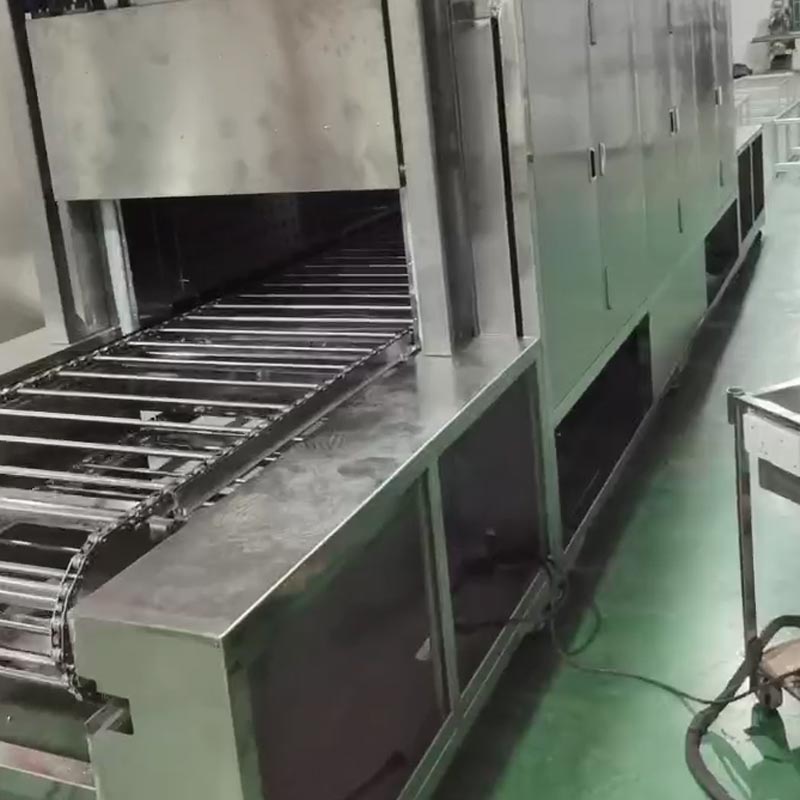

600°C aukštos temperatūros antikorozinė tunelinė orkaitė

DFGW80-07M 600°C aukštos temperatūros antikorozinė tunelinė orkaitė. Mūsų įranga aprūpinta tam skirta 30 vnt SUS316 šildymo komponentas, kurio paviršius buvo apdorotas azotavimu, galintis pakelti kambario temperatūrą temperatūra iki 600°C greičiau nei per 60 minučių. Siekiant apsaugoti jūsų įrenginius ir operatorius, jis yra įdėtas į 200 mm storio 120K aliuminio silikato izoliacinė medžiaga ir yra integruotas oro šilumos izoliacijos įrenginys. Jei turite konkrečių reikalavimų konkrečiai situacijai, susisiekite su mumis dėl pritaikymo.

Procesams, kuriuose dalyvauja rūgštiniai pirmtakai arba lakios dangos, atmosferos kontrolė yra svarbiausia. Dingfeng 600°C Aukštos temperatūros antikorozinė tunelinė orkaitė turi 4 colių reguliuojamus SUS316 išmetimo vožtuvus, skirtus sąsajai tiesiogiai su gamyklos rūgštinio šveitimo sistemomis. Saugumas yra giliai integruotas į PLC logiką: mes sukūrė šildytuvo ir ventiliatoriaus blokavimo sistemą, kuri akimirksniu nutraukia maitinimą, jei oro srautas sumažėja, ir išvengiama katastrofiškų sausas deginimas. Kartu su dviejų pakopų apsauga nuo perkaitimo ir 1300 °C keraminio pluošto sandarikliais, mes teikiame hermetiškai patikima aplinka, kuri apsaugo jūsų vertingas plokšteles ir metalinius pagrindus.

Gamybos proceso technologija

600°C tunelinė krosnis yra kruopščiai pagaminta iš aukštos kokybės nerūdijančio plieno. Vidinis pamušalas ir oro kreiptuvas plokštės pagamintos iš 2,0T ir 1,5T nerūdijančio plieno SUS316, kuris yra atsparus korozijai ir gali atlaikyti aukštą temperatūros. Išorinė plokštė pagaminta iš 1,5T SUS304 nerūdijančio plieno. Dėžutės korpusas užpildytas 200 mm storio 120K silicio-aliuminio izoliacinė medvilnė. Eksploatacijos metu paviršiaus temperatūra išlieka 15 ℃ virš kambario temperatūros. Temperatūros reguliatorius derinamas su SCR moduliu, turinčiu įmontuotą PID savaiminio reguliavimo funkciją ir K tipo temperatūros jutimo elementas. Jis taip pat integruotas su 30 SUS316 nerūdijančio plieno šildymo vamzdžių dėžutės viduje, kurios buvo apdorotos azotavimu aukštoje temperatūroje ir kurių laidų gnybtai buvo atviri. Karštas oro cirkuliacijos sistemą varo 2,2 kW ilgio veleno variklis su 12 colių SUS304 kelių menčių ventiliatoriumi. Jis veikia a horizontalus oro cirkuliacijos režimas, kai oras išeina iš kairės ir grįžta iš dešinės. Tai yra specialiai įrengtas 4 colių reguliuojamas nerūdijančio plieno išmetimo vožtuvas, prijungtas prie gamyklos rūgšties išmetimo sistema ir turi minimalų saugos atidarymo ribinį įtaisą. Dingfeng procesas leidžia lanksčiai ir saugiai reguliuoti išmetamųjų dujų srautą pagal faktinius proceso reikalavimus.

Įrangos techniniai parametrai

Dažnai užduodami klausimai

1 klausimas: kodėl SUS316 nerūdijantis plienas reikalingas 600 °C laidžios dengimo procese?

Atsakymas: esant 600°C, standartinis SUS304 pradės greitai užsiteršti ir oksiduotis, o tai gali sukelti dangos lupimasis ir užteršimas. Tačiau SUS316 atsparumas korozijai užtikrina, kad vidus išliks švarus ir be dulkių per daugelį aukštos temperatūros ciklų metų.

2 klausimas: kaip galime apsaugoti korpusą nuo perkaitimo iki pavojingo lygio?

Atsakymas: Aukštos temperatūros tunelinėje krosnyje naudojami keturi izoliacijos sluoksniai. 200 milimetrų storio 120K didelio tankio aliuminio silikato medvilnė, aukštos temperatūros keraminio pluošto sandarinimo sluoksnis ir specialus vidinis oras tarpas tarp vidinio pamušalo ir išorinės SUS304 plokštės.

3 klausimas: ar išmetimo sistema gali susidoroti su rūgštiniais dūmais, atsirandančiais sukepinant?

Atsakymas: Taip. Išmetimo angos ir vidiniai oro srauto nukreipimo įtaisai, taip pat vožtuvai su minimalia sauga atidarymo riba, yra suprojektuoti.

Konfigūracijų sąrašas

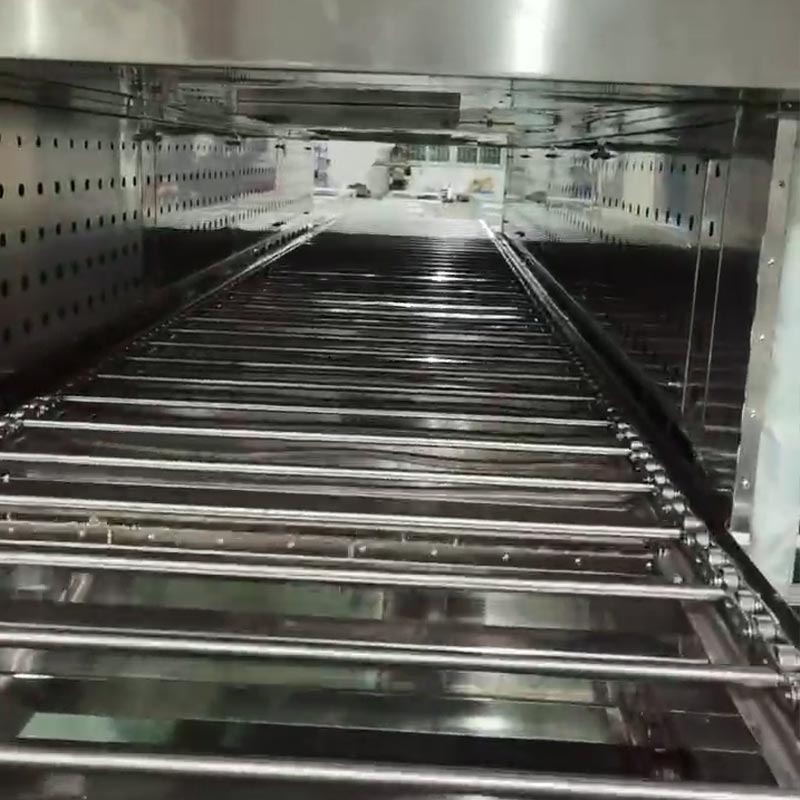

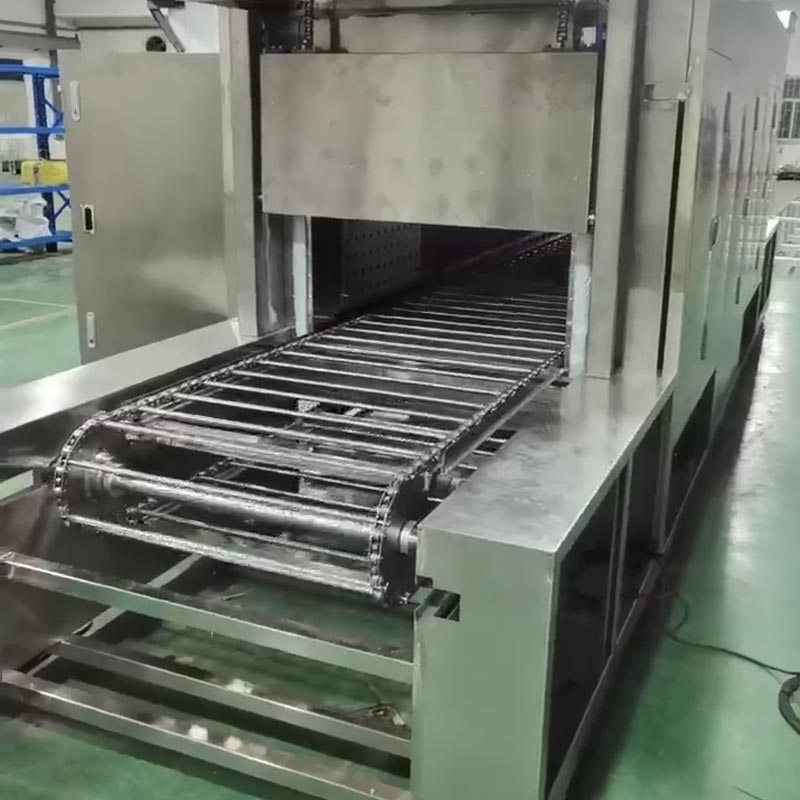

Siekdami užtikrinti 600°C aukštos temperatūros antikorozinės tunelinės orkaitės sandarumą ir patikimumą, pasirinkome aukštos kokybės prekės ženklo komponentai. Karšto oro cirkuliacijos sistemoje naudojamas Taiwan San Yue 2,2 kW variklis kartu su a nerūdijančio plieno transmisijos velenas, skirtas 10,5 colio 304 nerūdijančio plieno kelių menčių ventiliatoriaus ratui varyti pagamintas Ding Feng ir aukštos temperatūros keraminio pluošto audinio, kurio didžiausias atsparumas temperatūrai yra 1300 ° C kaip sandarinimo tarpiklis. Įrengtas 304 grandininis konvejeris, kurio efektyvusis plotis 800 mm. tiksliai valdomas 0,4 kW reduktoriaus varikliu automatiniam durų atidarymui ir uždarymui. Mes teikiame 2.5KW-380V paviršius nitriduotas U formos nerūdijančio plieno šildymo vamzdžiai ir Taisheng MF908 temperatūros reguliatorius, mechaninis temperatūros reguliatorius, 8 metrų K tipo temperatūros jutiklis, kurie veikia kartu ir yra suderinti Taisheng T-6L100A ir Zhongtai NXBLE 3P+N-C250A grandinės pertraukikliai ir CJX2-1810 kintamosios srovės kontaktoriai, taip pat Omron NR2-25 šiluminė relė. Tai užtikrina bendrą visos mašinos veikimą.
