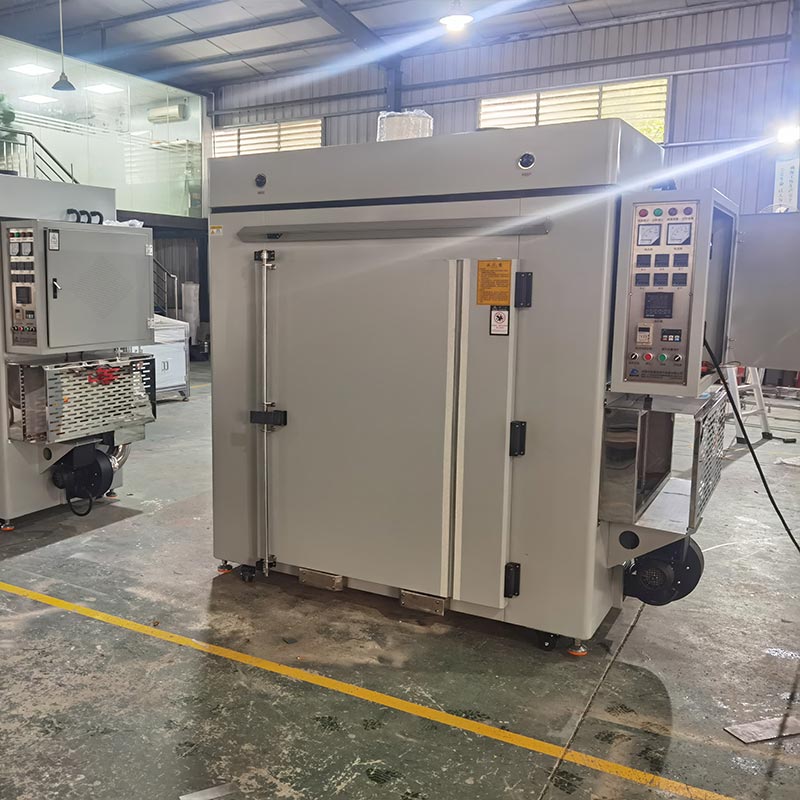

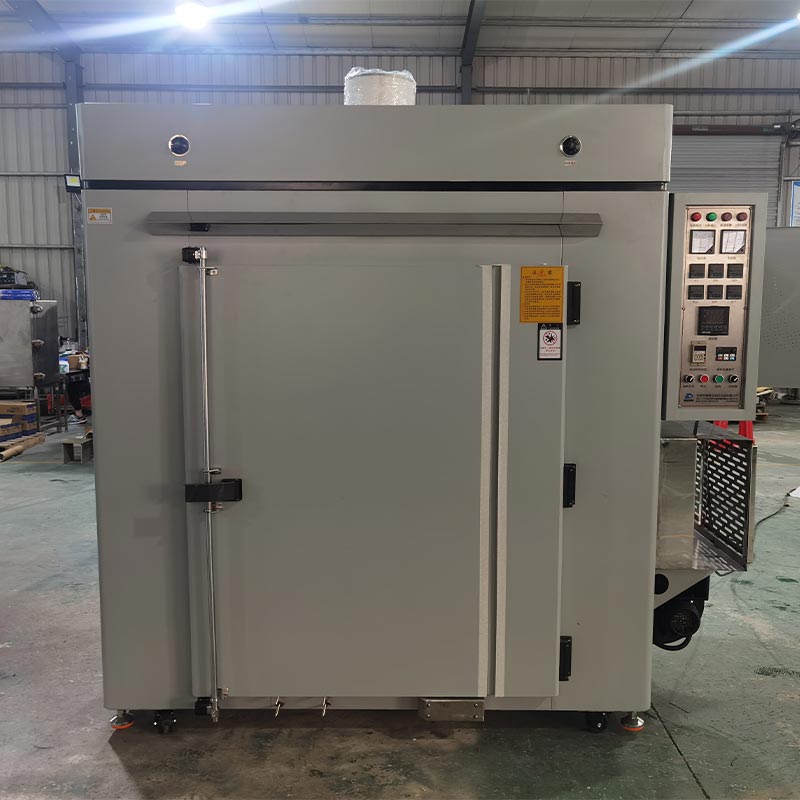

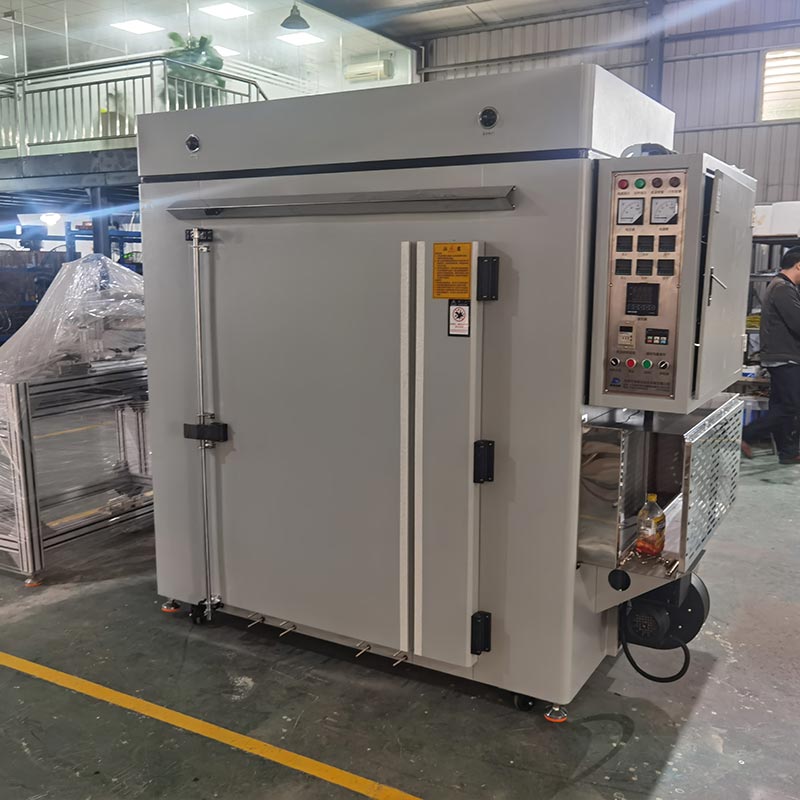

Pramoninė šilkografijos krosnelė

Pramoninėje šilkografijos krosnyje, pagamintoje Kinijoje, yra įmontuota valymo sistema be dulkių. Dingfengas turi suprojektuoti aukštai temperatūrai atsparūs ir veiksmingi oro filtrai ir kelių menčių išcentriniai ventiliatoriai, sukuriantys nuolatinį sterilus horizontalus oro srautas. Tai užtikrina, kad kiekvienas spausdintinės plokštės arba aparatinės įrangos apvalkalo sluoksnis ekrane spausdinimas gali būti apdorotas aplinkoje, kurioje nėra dalelių. Sujungus tai su „SUS304 veidrodine apdaila nerūdijančio plieno" vidinė medžiaga (kuri gali užkirsti kelią dalelių išsiliejimui), pasiekiame ≤±3°C temperatūros vienodumą, leidžiantis rašalui greitai ir tolygiai išdžiūti.

Techninių specifikacijų lentelė

Integruota konfigūracija

Greitis yra labai svarbus didelio masto spausdinimo operacijoms. Mūsų gaminama pramoninė šilkografijos krosnelė greitai įkaista atkūrimo galimybę ir yra aprūpintas galingu 16,5 kilovatų šildymo įrenginiu. Šildymas trunka tik 20 minučių kambario temperatūra iki 200 laipsnių Celsijaus. Išmanusis PID valdiklis gali palaikyti ±0,5 laipsnių Celsijaus ribose, išvengiant problemų, tokių kaip rašalo spalvos pakitimas arba substrato trapumas, atsiradęs dėl per didelio kepimo. Jis taip pat gali išlaikyti apkrovą 200 kilogramų ir yra su programuojamu laikmačiu. Nuo nedidelio masto mokslinių tyrimų prototipų iki didelio masto pramoninių spausdinant partiją, ją galima lengvai pasiekti vienu paspaudimu.

Taikymo sritys

Tai ne tik džiovintuvas; palaikome pritaikymo koncepciją. Pramoninė šilkografijos krosnis yra specializuota kietinimo priemonė įranga pažangiam medžiagų mokslui. Elektronikos pramonėje tai yra tinkamiausias pasirinkimas norint tiksliai kietinti laidus rašalas ant plėvelės jungiklių ir FPC plokščių. Tiksliajai techninei įrangai pasirenkama azoto (N2) apsaugos sistema ir deguonies analizatorius gali atlikti terminį apdorojimą be deguonies, neleidžiant metaliniams komponentams oksiduotis kietėjimo metu procesas. Naudojant kelių kanalų bepopierinį įrašymo įrenginį, kad būtų galima stebėti šiluminę kreivę realiuoju laiku, tai būtina gamyklos, kurios turi teikti duomenų palaikymą aviacijos ir kosmoso ar medicininės paskirties spausdinimo kokybės ataskaitoms.

Į dažniausiai užduodamus klausimus atsakyta

1 klausimas: kaip efektyvus oro filtras, esantis PCB kietinimo krosnyje, atlaiko temperatūrą iki 200 °C?

Atsakymas: Mes naudojame specialų aukštai temperatūrai atsparų efektyvų oro filtrą su keraminiu rėmeliu ir itin grynu stiklu pluošto terpė. Skirtingai nuo standartinių filtrų, šie filtrai išlaiko struktūros vientisumą ir filtravimo efektyvumą (100 klasės) 200°C ciklo metu, užtikrinant nulinį dujų nuotėkį.

2 klausimas: ar tai gali užkirsti kelią rašalo blukimui (geltonam)?

Atsakymas: Taip. Rašalo blukimą dažniausiai sukelia aukšta temperatūra. Mūsų PID išmanioji sistema kartu su vienpusis horizontalus oro srautas užtikrina, kad temperatūra niekada neviršytų nustatytos vertės (stabilizuojama ties ±0,5°C), taip apsaugodamas jautrų baltą arba skaidrų rašalą nuo terminio skilimo.

3 klausimas: ar šilkografijos kietėjimui reikalinga azoto (N2) aplinka?

Atsakymas: Tai priklauso nuo jūsų rašalo tipo. Standartiniam rašalui azoto aplinkos nereikia. Tačiau už laidus sidabrinis arba varinis rašalas, naudojamas elektronikoje, azoto ekranavimo aplinka gali užkirsti kelią laidžiui dalelės nuo oksidacijos, taip išlaikant spausdintinės grandinės laidumą.
